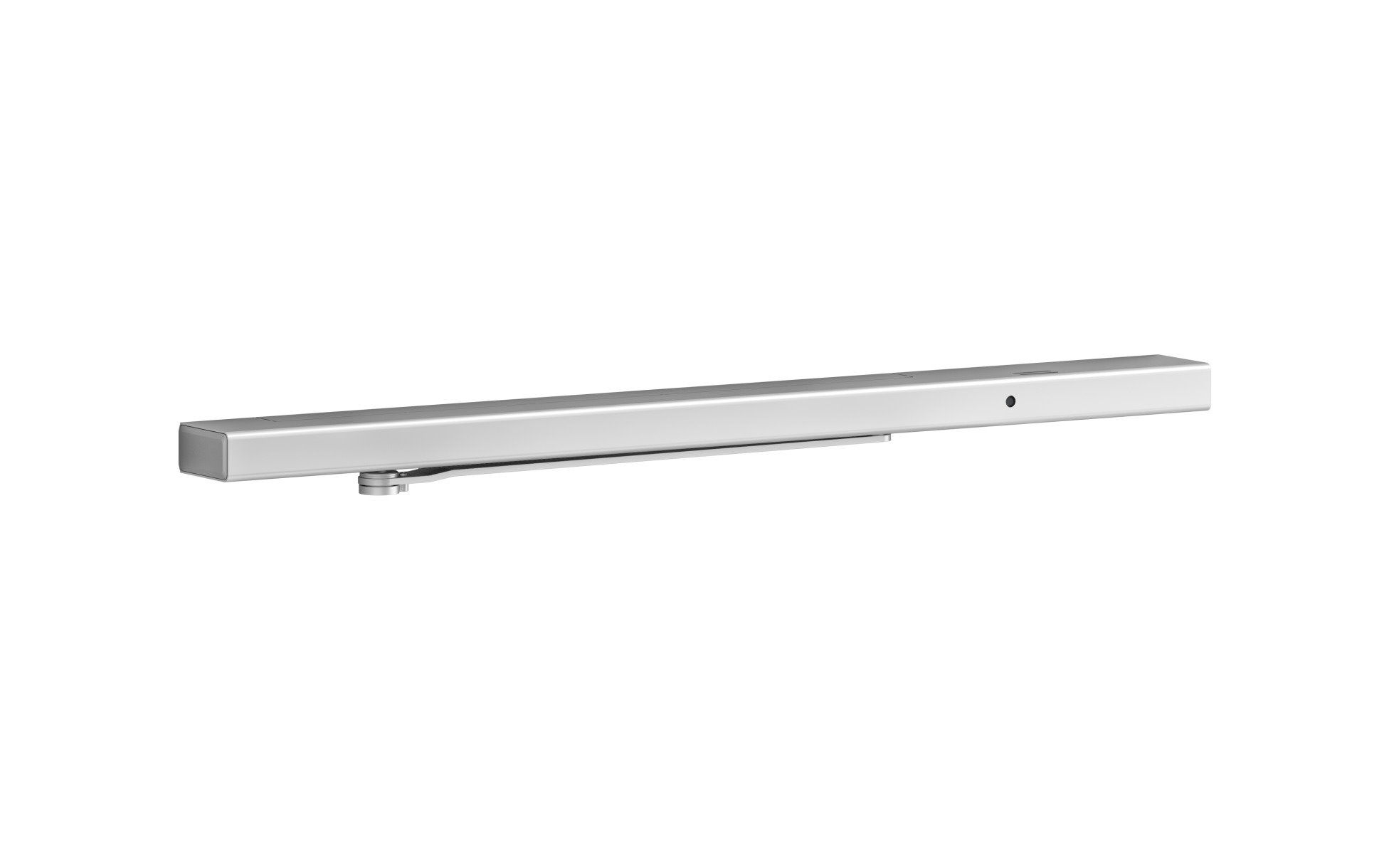

G-FMS, frisving och rökdetektor

Användningsområde

ASSA ABLOY branddörrstängare klarar kraven enligt EN 1155 och EN 1158 för de flesta typer av brandavskiljande dörrar. De lämpar sig för övervakning av en eller flera brandklassade dörrar. Dessa dörrar finns exempelvis inom sjukhus, äldreboende, barnstugor, hotell, offentliga lokaler samt industriella anläggningar. ASSA ABLOY branddörrstängarsystem garanterar ett lätt och användbart system, för total säkerhet vid brand för enkel- eller pardörr med mekanisk koordinator. ASSA ABLOY branddörrstängarsystem är ett komplett system för olika individuella lösningar för alla användningsområden.

Egenskaper

• Monteras tillsammans med dörrstängarhus DC700G-FM och styrmodul A189 (beställs sparat)
• Glidarm med frisving-funktion och rökdetektor för enkeldörr
• Lämplig att använda där brandlarm saknas i lokalen
• Montering: endast på gångjärnssida, dörrstängarhus på dörrbladet och glidarm på karm
• För branddörrar: Ja
• För höger och vänster-dörrar: Ja
• Max dörrbredd: 1400 mm
• Max öppningsvinkel: Ca 170 Grader
• Splines-axeln mellan dörrstängarhus och glidarm justerbar i höjdled 14 mm
• Alla komponenter fullt integrerade i skenan
• LED statuslampa: drift, larm, fel
• Ingång för branddörrstängningsknapp
• 230V spänningsmatning till glidarmen
• Strömförbrukning: Ca 100 mA
• 24V / DC utgång för att strömförsörja styrmodul A189 till dörrstängarhus DC700G-FM
• Standardfärg: Silver
• IP20
• Höjd: 31 mm
• Djup: 62 mm
• Längd: 723 mm

Funktion

• Vid normal drift så matas 24 V / DC från rökdetektorn i glidarmen till styrmodul A189 och vidare till DC700G-FM
• Dörren manövreras utan motstånd tack vare frisving-funktionen
• Vid rökutveckling aktiveras rök-detektorn, spänningsmatningen 24V / DC från rökdetektorn till dörrstängarens styrmodul A189 bryts och dörren stänger
• Möjligt att ansluta 2 st externa rökdetektorer till skenan
• Brandörrstängnings-knapp rekommenderas

Tillbehör

• A188 Öppningsdämpare
