Användningsområde

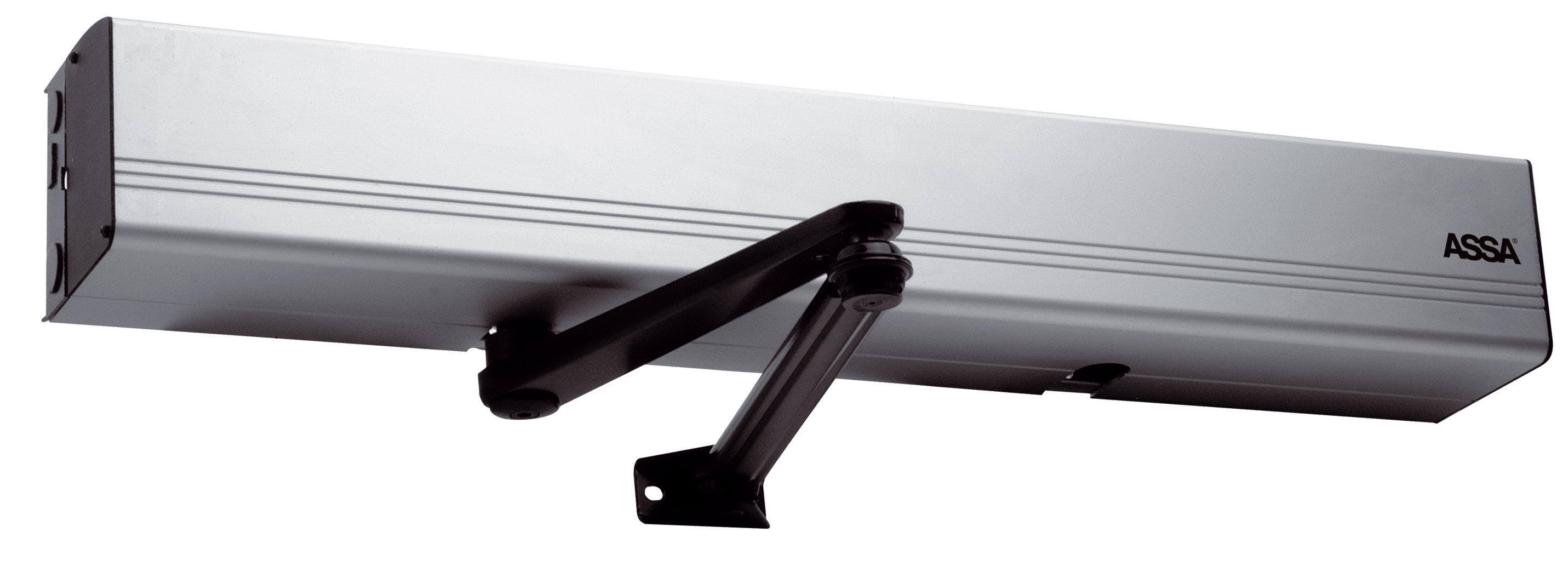

ASSA ABLOY DA85 slagdörrsautomatik är lämplig för de flesta inner- och ytterdörrar; både enkel- och pardörr. ASSA ABLOY DA85 passar lika bra för bostadsanpassning, offentliga miljöer, där kraven på en tyst och driftsäker öppnare är stora, som i varuhus, skolor, hotell etc. med hög trafikintensitet och svåra driftförhållanden.
Egenskaper
- Justerbar mekanisk fjäderkraft 3 - 6 EN1154
- Max dörrbredd 1400 mm
- Max dörrvikt 250 kg
- Temperaturområden -20°C-+45°C
- Max öppningsvinkel 120°
- Justerbar öppnings- och stängningshastighet med ventil
- Mekanisk koordinator COOA
- Öppethållandetid 0-30 sek
- Anslutningsspänning 230V
- Strömförsörjning 24V
- Effektförbrukning max 230W
- Längd 716mm, höjd 110mm och djup 110mm
- Typgodkännande för branddörrar E30/EI30 0136/05
- Färger: Silver
- Kan anslutas till olika impulser i ASSAs sortiment
Funktion
- Dörrautomatiken är elektrohydraulisk, mycket tyst och helt ljudlös i öppet läge.
- Öppnaren kan monteras med dragande eller tryckande armsystem.
- Dörrautomatiken bör kompletteras med ASSAs sortiment av övervakningssystem enl. standarden 16005, dörren hindras då från att överraskande slå upp i närheten av någon.
- Öppnings- och stängningshastigheter kan justeras oberoende av varandra. Även stängningskraften går att justera för att klara olika installationer.
- För pardörr med brandklassning bör dörrautomatiken kompletteras med mekanisk dörrkoordinator COOA.
- Motor- och hydraulenheten är integrerade till en kompakt drivmodul, monterad intill elektronikenheten under den lätt demonterbara kåpan.
- Tilläggsmodul EXB – används vid inkoppling av säkerhetssensor.
Tillbehör
- DA8510 standardarm, karmdjup 110 mm
- DA8520 glidarm, karmdjup 200 mm
- ST arm för montage på gångjärnssidan, karmdjup max 100 mm. Vänster och höger beslag
- DA8512 förlängd länkarm, karmdjup 235 mm
- DA8530 montageplatta, 110 mm hög
- DA8531 montageplatta, 160 mm hög
- DA8536 vinkelkonsol
- DA8515 axelförlängare 20 mm, DA8516 axelförlängare 50 mm, DA8517 axelförlängare 70 mm
- COOA mekanisk koordinator för pardörrar
- EXB tilläggskort, behövs vid montage med säkerhetssensorer
Impulsgivare
- DA8550 armbågskontakt plast, inomhus
- DA8558 armbågskontakt aluminium, inomhus och utomhus
- Dragkontakt DK
- DA7052 radar, riktningskännande
- DA8555 säkerhetssensor 350 mm
- DA8556 säkerhetssensor 700 mm
