SY8778

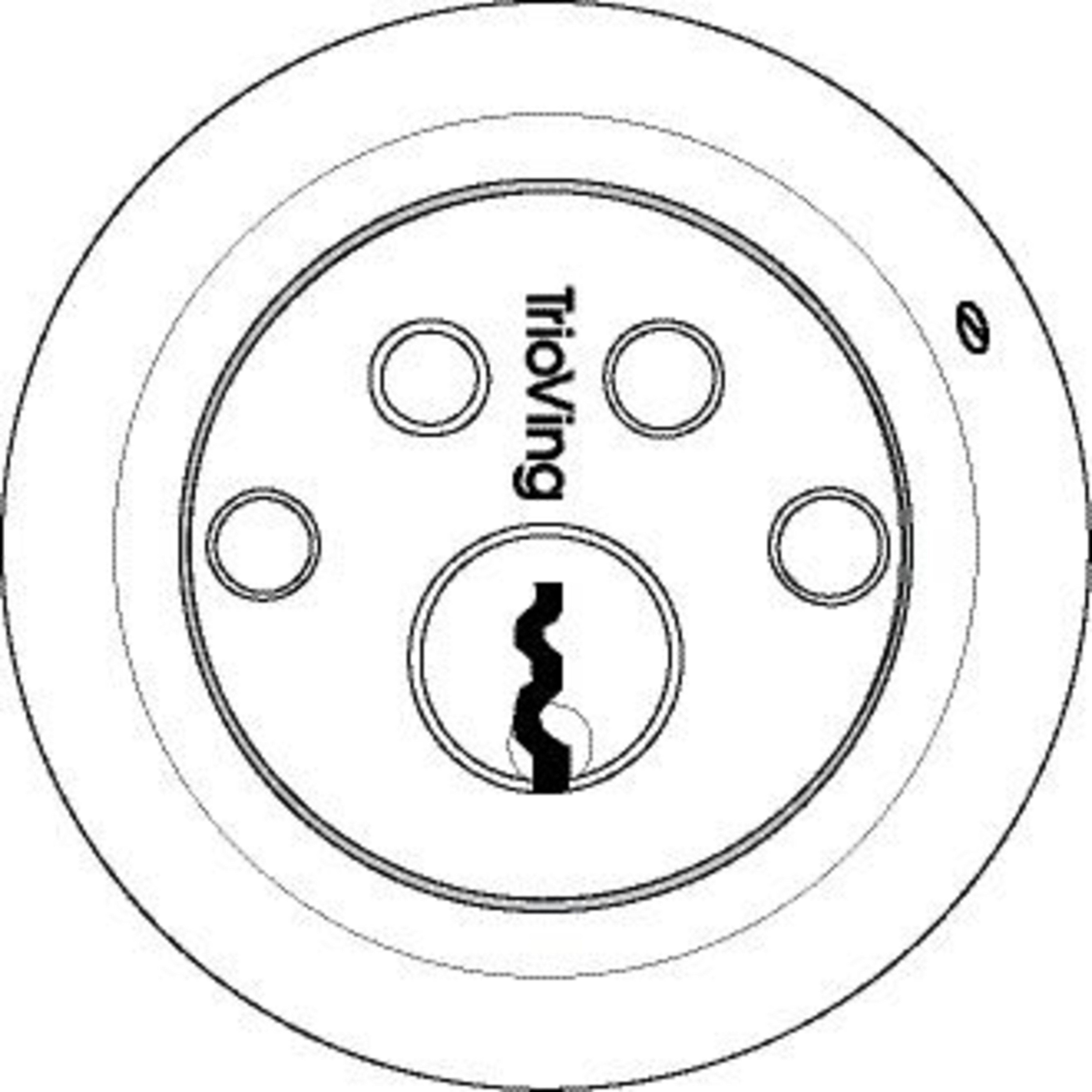

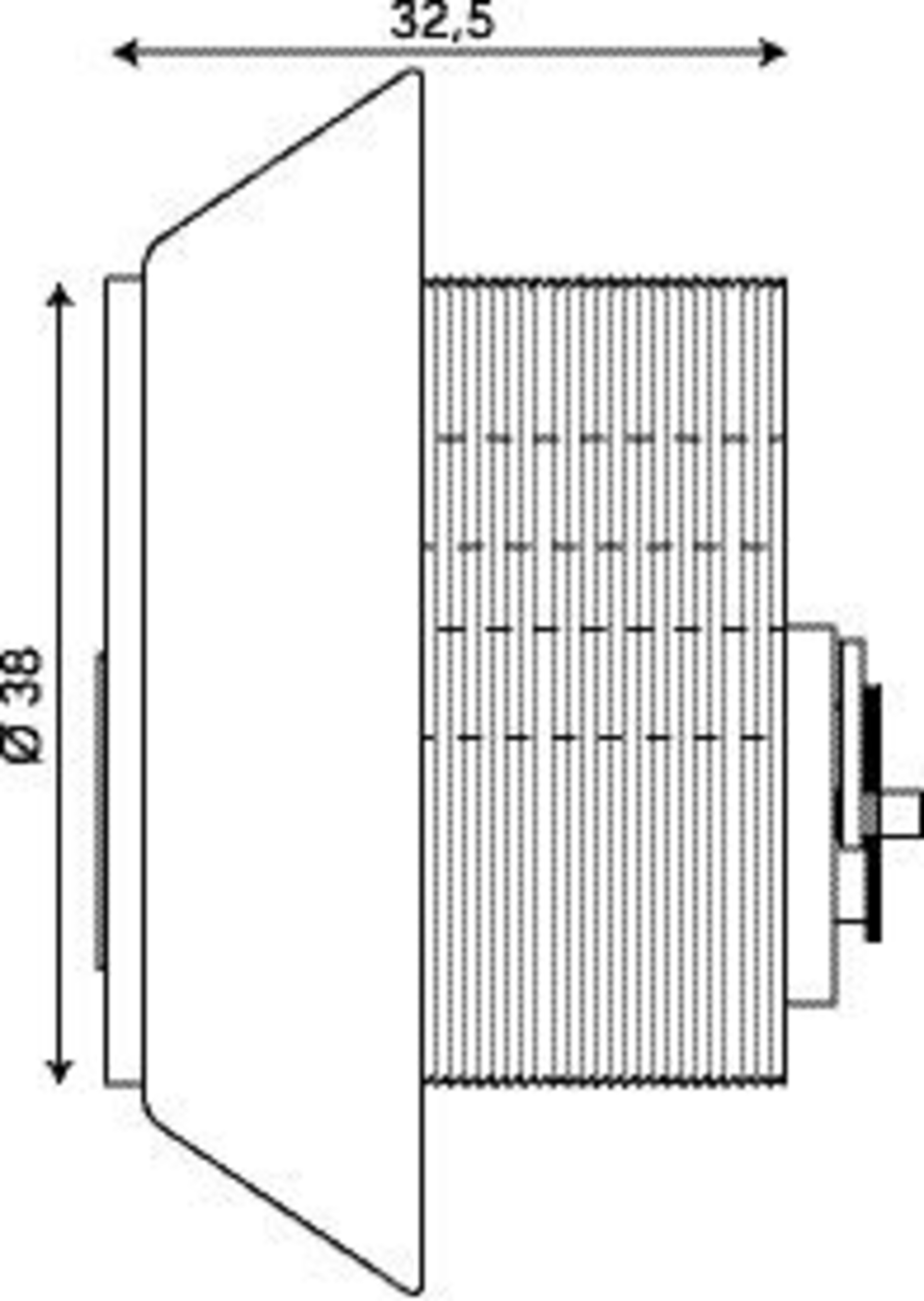

dp CLIQ Rund sylinder type 2

Anvendelse
Rund sylinder med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, Abloy, Boda og Ruko.

For høyere sikkerhet anbefales dp+ og dp CLIQ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10 sidestifter.

dp+ sylinder og dp CLIQ har herdede, borhindrende stifter.
Kan inngå i system med andre dp og dp CLIQ sylindere.

Utførelse
Standardutførelser: messing ubehandlet.
Nøkler til dp systemsylindre må bestilles separat.

Sylinder 6769 leveres uten sylinderring og kappe.
Brukes på utside eller innside dør avhengig av valgte monteringsdeler. Leveres også som par (SY6769C).
Nødvendige monteringsdeler, sylinderring og kappe bestilles separat.
Kan benyttes sammen med knappsylinder SY5573 eller SY5573M

Leveres som enkeltsylinder, dobbeltsylinder eller i sylindersett.

dp CLIQ Rund dobbeltsylinder type 2

Anvendelse
Rund dobbeltsylinder med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, Abloy, Boda og Ruko.

For høyere sikkerhet anbefales dp+ og dp CLIQ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
• dp sylinderen leveres med 6 toppstifter og 10 sidestifter.

dp+ sylinder og dp CLIQ har herdede, borhindrende stifter.
Kan inngå i system med andre dp og dp CLIQ sylindere.

Utførelse
Standardutførelser: messing ubehandlet.
Nøkler til dp systemsylindre må bestilles separat.

Sylindersettet 6769C leveres i par, uten sylinderringer og kapper.
Benyttes på utside og innside dør.
Nødvendige monteringsdeler, sylinderringer og kapper bestilles separat.

dp CLIQ Komplett sylindersett, Rund sylinder med bakkantfeste, type 2

Anvendelse
Sylindersett med bakkantfeste.. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra Assa, Abloy, Boda og Ruko.

For høyere sikkerhet anbefales dp+ og dp CLIQ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet.

Funksjon
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.

dp+ sylinder og dp CLIQ har herdede, borhindrende stifter.
Kan inngå i system med andre dp og dp CLIQ sylindere.

Utførelse
Standardutførelse: fkr, fkr m, ms m
Nøkler til dp+ og dp CLIQ må bestilles separat.
Leveres komplett med sylinder, knappsylinder, sylinderringer, sylinderkapper, skruer og monteringsdeler.
Knappvrider monteres med unbrakonøkkel.

Enkelsylinder med knappsylinder
1 stk 6769 sylinder utside
1 stk 5573 knappsylinder
4 stk sylinderskruer.
2 stk sylinderringer
2 stk sylinderkapper
1 stk stålring for fiksering av sylinderring utside.
x stk sylinderforlengere (avhengig av dørtykkelse)

dp CLIQ Rund dobbeltsylinder, Rund sylinder med bakkantfeste, type 2

Anvendelse
FG godkjent dobbelsylinder med bakkantfeste.. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, Abloy, Boda og Ruko.

For høyere sikkerhet anbefales dp+ og dp CLIQ sylinder, f.eks. i byggets ytre skall, og på andre dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.

dp+ sylinder og dp CLIQ har herdede, borhindrende stifter.
Kan inngå i system med andre dp og dp CLIQ sylindere.

Utførelse
Standardutførelse: fkr, fkr m, ms m
Nøkler til dp og dp CLIQ må bestilles separat.

Dobbelsylinder
1 stk 8769 sylinder utside
1 stk 6779 sylinder innside
4 stk sylinderskruer
2 stk sylinderringer
2 stk sylinderkapper
1 stk stålring for fiksering av sylinderring utside.
x stk sylinderforlengere (avhengig av dørtykkelse)


dp CLIQ - Rund sylinder med bakkantfeste

Anvendelse
Runde sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i
andre låskasser fra Assa, Abloy, Boda og Ruko.

SEC, S10+ og dp+ sylindere anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra
sikkerhet. De kan også inngå i FG-godkjent låsenhet.

Funksjon
xx68 sylinder for utside dør
xx78 gjennomborret sylinder for innside dør

Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten. Alle kan inngå i system med andre sylindere.

Sylinderen leveres med sylinderring 5970 som skrues på før montering. Sylinderringen kan ikke skrues av når sylinderen er montert i døren.

Utførelse
Standardutførelser: ms.fkr., ms.fkr.m., ms.m.

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i sylindersett.

dp CLIQ - Rund sylinder med bakkantfeste

Anvendelse
Runde sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i
andre låskasser fra Assa, Abloy, Boda og Ruko.

SEC, S10+ og dp+ sylindere anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra
sikkerhet. De kan også inngå i FG-godkjent låsenhet.

Funksjon
xx68 sylinder for utside dør
xx78 gjennomborret sylinder for innside dør

Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten. Alle kan inngå i system med andre sylindere.

Sylinderen leveres med sylinderring 5970 som skrues på før montering. Sylinderringen kan ikke skrues av når sylinderen er montert i døren.

Utførelse
Standardutførelser: ms.fkr., ms.fkr.m., ms.m.

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i sylindersett.

dp CLIQ - Komplett sylindersett - rund sylinder med bakkantfeste

Anvendelse
Runde sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra Assa, Abloy, Boda og Ruko.

Anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.


Funksjon
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Knappsylinderen er utstyrt med 2 magneter, som gjør at knappen alltid går tilbake til utgangspunktet.

Utførelse
Standardutførelser: ms fkr, ms fkr m og ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Leveres komplett med sylinderringer, skruer, knappsylinder med magnet og evt. sylinderforlengere (oppgi dørtykkelse)

Enkelsylinder med knappsylinder
1 stk 1268 SEC-1168-6768-8768 sylinder utside
1 stk 5572M knappsylinder med magnet
2 stk 5970 sylinderring
4 stk sylinderskruer
4 stk dekkskiver

dp CLIQ - Komplett sylindersett - rund sylinder med bakkantfeste

Anvendelse
Runde sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

Anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.


Utførelse
Standardutførelser: ms fkr, ms fkr m og ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.


Leveres komplett med sylinderringer, skruer og evt. sylinderforlengere (oppgi dørtykkelse)

Enkelsylinder med knappsylinder
1 stk1268 SEC-1168-6768-8768 sylinder utside
1 stk5572M knappsylinder
2 stk5970 sylinderring
4 stk sylinderskruer
4 stk dekkskiver

dp CLIQ - Komplett sylindersett - rund dobbelsylinder med bakkantfeste

Anvendelse
Runde sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

Anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.
SEC, S10+ og dp+ sylinder kan inngå i FG-godkjent låsenhet.

Utførelse
Standardutførelser: ms fkr, ms fkr m og ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.


Leveres komplett med sylinderringer, skruer og evt. sylinderforlengere (oppgi dørtykkelse)

Dobbeltsylinder FG-godkjent
1 stk1268 SEC-1168-6768-8768 sylinder utside
1 stk1278-1078-6778-8778 sylinder innside
2 stk5970 sylinderring
4 stk sylinderskruer
4 stk dekkskiver

dp CLIQ Komplett sylindersett - To-funksjons-, rund dobbelsylinder med bakkantfeste

Anvendelse
To-funksjonssylinder for ytterdører hvor en ønsker en
«hjemme-bekvem/bortesikker» avlåsing.

1 stk 1268 SEC-1168-6768-8768 sylinder utside
1 stk 1278-1078-4778 sylinder innside
2 stk 5970 sylinderring
1 stk 5912KS knappsperre
2 stk knappnøkler
4 stk sylinderskruer
2 stk dekkskiver

Funksjon
Innvendig sylinder er utstyrt med knappsperre og en
spesiell knappnøkkel. Knappsperren hindrer at
knappnøkkelen enkelt kan trekkes ut. Knappnøkkelen
fungerer som tradisjonell knappvrider når man er
hjemme. Når man reiser bort fjernes knappnøkkelen, og
man har en FG-godkjent dobbeltsylinder.
Den vanlige nøkkelen kan brukes både ut- og innvendig,
mens den spesielle knappnøkkelen bare kan brukes
innvendig.
Standardsylinder leveres med 3 stk nøkler og 2 stk
knappnøkler. Systemsylinder leveres med 2 stk
knappnøkler, øvrige systemnøkler må bestilles separat.

dp CLIQ - Oval sylinder med bakkantfeste

Anvendelse
Ovale sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra Assa, Abloy, Boda og Ruko.

SEC, S10+ og dp+ sylinder anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.
Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
xx37 sylinder for utside dør
xx47 og xx57 gjennomborret sylinder for innside dør
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

dp CLIQ - Oval dobbelsylinder med bakkantfeste

Anvendelse
Dobbelsylinder med bakkantfeste.

SEC, S10+ og dp+ sylinder anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet. Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
xx37 sylinder for utside dør
xx47 gjennomborret sylinder for innside dør

Standardsylinderen d12 leveres med 6 toppstifter med doble spisser.Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Dobbelsylinder
1 stk 1237-1237SEC-1037-1137- sylinder utside
4737-6737-8737
1 stk 1247-1247SEC-1047-1147- sylinder innside
4747-6747

dp CLIQ - Oval sylinder med bakkantfeste

Anvendelse
Ovale sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra Assa, Abloy, Boda og Ruko.

SEC, S10+ og dp+ sylinder anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.
Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
xx37 sylinder for utside dør
xx47 og xx57 gjennomborret sylinder for innside dør
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

dp CLIQ - Komplett sylindersett - oval sylinder med bakkantfeste og knappsylinder

Anvendelse
Sylindersett for dører uten FG-krav. Brukes til ASSA ABLOY
modullås-, Connect og 51-serien. Kan også benyttes i andre
låskasser fra Assa, Abloy, Boda og Ruko.

S10+ og dp+ sylinder anbefales på dører hvor det kreves
ekstra sikkerhet.

Enkelsylinder med knappsylinder
1 stk 1237-1037-1137-4737-6737-8737 sylinder utside
1 stk 5542 knappsylinder
2 stk 5968 skilt, utv/innv
2 stk sylinderskruer
2 stk skiltskruer
2 stk dekkskiver

Funksjon
• dp CLIQ sylinderen leveres med 6 toppstifter og
elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt, skruer
og dekkskiver.

dp CLIQ - Komplett sylindersett - oval sylinder med bakkantfeste og knappsylinder med magnet

Anvendelse
Sylindersett for dører uten FG-krav. Brukes til ASSA ABLOY
modullås-, Connect og 51-serien. Kan også benyttes i andre
låskasser fra Assa, Abloy, Boda og Ruko.

S10+ og dp+ sylinder anbefales på dører hvor det kreves
ekstra sikkerhet.

Enkelsylinder med knappsylinder
1 stk 1237-1037-1137-4737-6737-8737 sylinder utside
1 stk 5542 knappsylinder
2 stk 5968 skilt, utv/innv
2 stk sylinderskruer
2 stk skiltskruer
2 stk dekkskiver

Funksjon
• dp CLIQ sylinderen leveres med 6 toppstifter og
elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt, skruer
og dekkskiver.

dp CLIQ - Komplett sylindersett - oval dobbelsylinder med bakkantfeste

Anvendelse
Sylindersett for dører uten FG-krav. Brukes til ASSA ABLOY
modullås-, Connect og 51-serien. Kan også benyttes i andre
låskasser fra Assa, Abloy, Boda og Ruko.

S10+ og dp+ sylinder anbefales på dører hvor det kreves
ekstra sikkerhet.

Dobbelsylinder
1 stk 1237-1037-1137-4737-6737-8737 sylinder utside
1 stk 1247-1047-4747-6747 sylinder innside
2 stk 5968 skilt, utv/innv
2 stk sylinderskruer
2 stk skiltskruer
2 stk dekkskiver

Funksjon
• dp CLIQ sylinderen leveres med 6 toppstifter og
elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt, skruer
og dekkskiver.

dp CLIQ - Sylindersett - oval sylinder med bakkantfeste og knappsylinder

Anvendelse
Sylindersett med bakkantfeste.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Enkelsylinder med knappsylinder
1 stk 1237-1237 SEC-1037-1137-4737- sylinder utside
6737-8737
1 stk 5542 knappsylinder
2 stk sylinderskruer
2 stk dekkskiver

Funksjon
• dp CLIQ sylinderen leveres med 6 toppstifter
og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres med sylinder, knappsylinder, skruer og dekkskiver.

dp CLIQ - Sylindersett - oval dobbelsylinder med bakkantfeste

Anvendelse
Sylindersett med bakkantfeste.
SEC, S10+ og dp+ sylinder

Dobbelsylinder
1 stk 1237-1237 SEC-1037-1137-4737- sylinder utside
6737-8737
1 stk 1247-1047-4747-6747 sylinder innside
2 stk sylinderskruer
2 stk dekkskiver

Funksjon
• dp CLIQ sylinderen leveres med 6 toppstifter
og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres med sylinder, knappsylinder, skruer og dekkskiver.

dp CLIQ - Oval sylinder for espagnolettlås

Anvendelse
Ovale sylindere med bakkantfeste og espagnolett
medbringer for balkongdører og garasjeporter som er
utstyrt med låsbar espagnolett eller utenpåliggende
låskasser.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
• dp CLIQ sylinderen leveres med 6 toppstifter
og elektromekanisk blokkering.
SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

dp CLIQ - Komplett sylindersett - oval ESP sylinder med bakkantfeste

Anvendelse
Komplette sylindersett for dører med espagnolett eller
utenpåliggende låskasse.

Enkelsylinder med kåpe:
1 stk 1237-4737-6737-8737ESP sylinder utside
1 stk 5538 sylinderkåpe
2 stk sylinderskruer

Utførelse
Standardutførelse : ms fkr, ms fkr m, ms m
• xx38/xx38C/xx48: ms fkr, ms fkr m, ms m
• xx32/xx32R: ms fkr, zk fkr
Leveres komplett med skruer, kåpe og evt. dekkskiver.

dp CLIQ Komplett sylindersett - oval ESP sylinder med bakkantfeste

Anvendelse
Komplette sylindersett for dører med espagnolett eller utenpåliggende låskasse.

Leveres også i sett for utanpåliggende låskasse UK1601 og UK1622, disse benvnes med xx32R

For høyere sikkerhet anbefales dp+ og dp CLIQ sylinder, f.eks. i byggets
ytre skall, og på andre dører hvor det kreves ekstra sikkerhet

Funksjon
dp CLIQ sylinderen leveres med 6 toppstifter
og elektromekanisk blokkering.

dp+ sylinder har i tillegg herdede, borhindrende stifter.
Kan inngå i system med andre dp og dp CLIQ sylindere.

Utførelse
Standardutførelse : fkr, fkr m, ms m
• xx38/xx38C/xx48: fkr, fkr m, ms m
• xx32/xx32R: ms fkr, zk fkr

Nøkler til dp og dp CLIQ må bestilles separat.
Leveres komplett med skruer, kåpe og evt. dekkskiver.

Enkelsylinder xx32R med kåpe for UK1601/UK2622:
1 stk 1237-4737-6737-8737ESP sylinder utside
1 stk 5532 sylinderkåpe
2 stk sylinderskruer

NB! Sylindersett xx32R har ny medbringer og medbringerfeste,
i forhold til xx32. Passer kun til utenpåliggende låskasser
UK1601 og UK2622.
Sylindersett leveres uten festeplate da denne følger med
låskasse UK1601 og UK2622.

dp CLIQ - Continental sylinder - enkel

Anvendelse
For låskasser som krever continental sylinder, f.eks. DIN-standard.

Funksjon
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Det kan leveres 2 forskjellige svingarmer, som kan plasseres i 8 ulike stillinger.
Leveres med svingarm plassert i klokkeslett 5 som standard.

dp CLIQ - Continental sylinder - med knappsylinder

Anvendelse
For låskasser som krever continental sylinder, f.eks. DIN-standard.

Funksjon
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Det kan leveres 2 forskjellige svingarmer, som kan plasseres i 8 ulike stillinger.
Leveres med svingarm plassert i klokkeslett 5 som standard.

dp CLIQ - Continental sylinder - dobbel

Anvendelse
For låskasser som krever continental sylinder, f.eks. DIN-standard.

Funksjon
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Det kan leveres 2 forskjellige svingarmer, som kan plasseres i 8 ulike stillinger.
Leveres med svingarm plassert i klokkeslett 5 som standard.

dp CLIQ - Sylinder for hengelås

Anvendelse
Sylinder for hengelåser xx53 og xx54.

Funksjon
Sylinderen monteres inn i hengelåsen.

Utførelse
Standard utførelser: ms ubeh.

Standardsylinder leveres med 3 nøkler.
Systemnøkler bestilles separat.

dp CLIQ - Oval sylinder med frontfeste

Anvendelse
Oval sylinder med frontfeste for innvendige dører hvor
det ikke er krav om spesiell sikkerhet.
Passer til ASSA ABLOY låskasser i 50-, 51- og 53 serie.
Kan også benyttes i 2016 og B522.
SEC, S10+ og dp+ sylinder anbefales benyttet i byggets
ytre skall, og på dører hvor det kreves ekstra sikkerhet.

Funksjon
• dp CLIQ sylinderen leveres med 6 toppstifter
og elektromekanisk blokkering.
SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

dp CLIQ - Oval dobbelsylinder med frontfeste

Anvendelse
Oval sylinder med frontfeste for innvendige dører hvor
det ikke er krav om spesiell sikkerhet.
Passer til ASSA ABLOY låskasser i 50-, 51- og 53 serie.
Kan også benyttes i 2016 og B522.
SEC, S10+ og dp+ sylinder anbefales benyttet i byggets
ytre skall, og på dører hvor det kreves ekstra sikkerhet.

Funksjon
• Standardsylinderen d12 leveres med 6
toppstifter med doble spisser.
Nøkkelen har 12 hakk.
• System 10 sylinderen leveres med 6 toppstifter
og 4 sidestifter.
• dp sylinderen leveres med 6 toppstifter og 10
sidestifter.
• dp CLIQ sylinderen leveres med 6 toppstifter
og elektromekanisk blokkering.
SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

dp CLIQ - Sylindersett, oval sylinder med frontfeste og knappsylinder

Anvendelse
Sylindersett med frontfeste.

SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Funksjon
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser.
Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

dp CLIQ - Komplette sylindersett, oval sylinder med frontfeste

Anvendelse
Sylindersett for dører uten FG-krav.
Passer til ASSA ABLOY låskasser i 51- og 53 serie.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det
kreves ekstra sikkerhet.

Enkelsylinder med knappsylinder
1 stk 1220-1020-1120-4720-6720-8720 sylinder utside
1 stk 5541 knappsylinder
2 stk 5968 skilt, utv/innv
2 stk skiltskruer

Funksjon
dp CLIQ sylinderen leveres med 6 toppstifter og sidekode med elektromekaniskblokkering..

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres komplett med sylinder, knappsylinder, skilt og
skruer.

dp CLIQ - Komplette sylindersett, oval sylinder med frontfeste

Dobbelsylinder
1 stk 1220-1020-1120-4720-6720-8720 sylinder utside
1 stk 1220-1020-4720-6720 sylinder innside
2 stk 5968 skilt, utv/innv
2 stk skiltskruer

dp CLIQ - Komplette sylindersett for smalprofillås, oval sylinder med bakkantfeste

Anvendelse
Sylindersett for dører uten FG-krav. For låskasser i ASSA ABLOY 50- smalprofilserie.
SEC, S10+ og dp+ sylinder anbefales på dører hvor det kreves ekstra sikkerhet.

Funksjon
dp CLIQ sylinderen leveres med 6 toppstifter og sidekode med elektromekanisk blokkering..

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å øke
dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m. Standardsylinderen leveres med 3 nøkler. Nøkler til System 10, dp og dp CLIQ må bestilles separat. Leveres komplett med sylinder, knappsylinder, skilt og skruer.

Enkelsylinder med knappsylinder
1 stk 1220-1020-1120-4720-6720-8720 sylinder utside
1 stk 5541 knappsylinder
2 stk 5965 skilt, utv/innv
2 stk skiltskruer

dp CLIQ - Vingcard sylinder

Anvendelse
Sylindere som benyttes til Vingcard ANSI-låskasser.

Funksjon
Kan leveres på standardprofil, og på systemprofil. Festes i låskassen med utvendige gjenger.

Utførelse
Standardutførelser: ms.fkr, ms.fkr.m, ms.m
Leveres i lengdene: 34, 42, 50, 58 og 66 mm.

Standardsylindere leveres med 3 nøkler.
Nøkler til systemsylindere bestilles separat.

dp CLIQ - Skaplås

Nøkkel kan trekkes ut i både låst og ulåst stilling, eller bare i låst stilling.
Svingarm og slagretning må spesifiseres
Leveres med frontring, sikringsskive og 4 ulike typer medbringere.

dp CLIQ - Strømbrytersylinder

• Benyttes sammen med f.eks. elektrisk
sluttstykke og smekklås
• Leveres med eller uten frontplate
• Kan leveres med 3 alternative mikrobrytere:
1) Vippebryter, fast AV eller PÅ.
2) Impulsbryter, (MOM-OF-MOM),
impuls (fjær) i begge stillinger.
3) Kombi, (ON-NON-MOM),
fast AV eller PÅ én vei, impuls andre vei.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles
separat.

Kan også leveres med ELKO frontplate for montering i
standard Elko veggboks.

dp CLIQ Solo - Oval sylinder med bakkantfeste

Anvendelse
Ovale sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra Assa, Abloy, Boda og Ruko.

SEC, S10+ og dp+ sylinder anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.
Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
dp CLIQ Solo sylindere kan programmeres med medfølgende programmeringsnøkkel uten bruk av software.

xx37 sylinder for utside dør
xx47 og xx57 gjennomborret sylinder for innside dør
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

dp CLIQ Solo - Rund sylinder med bakkantfeste

Anvendelse
Runde sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i
andre låskasser fra Assa, Abloy, Boda og Ruko.

SEC, S10+ og dp+ sylindere anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra
sikkerhet. De kan også inngå i FG-godkjent låsenhet.

Funksjon
dp CLIQ Solo sylindere kan programmeres med medfølgende programmeringsnøkkel uten bruk av software.

xx68 sylinder for utside dør
xx78 gjennomborret sylinder for innside dør

Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten. Alle kan inngå i system med andre sylindere.

Sylinderen leveres med sylinderring 5970 som skrues på før montering. Sylinderringen kan ikke skrues av når sylinderen er montert i døren.

Utførelse
Standardutførelser: ms.fkr., ms.fkr.m., ms.m.

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i sylindersett.

dp CLIQ Solo - Oval sylinder med frontfeste

Anvendelse
Oval sylinder med frontfeste for innvendige dører hvor
det ikke er krav om spesiell sikkerhet.
Passer til ASSA ABLOY låskasser i 50-, 51- og 53 serie.
Kan også benyttes i 2016 og B522.
SEC, S10+ og dp+ sylinder anbefales benyttet i byggets
ytre skall, og på dører hvor det kreves ekstra sikkerhet.

Funksjon
dp CLIQ Solo sylindere kan programmeres med medfølgende programmeringsnøkkel uten bruk av software.

dp CLIQ sylinderen leveres med 6 toppstifter
og elektromekanisk blokkering.
SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

dp CLIQ Solo - Continental sylinder - enkel

Anvendelse
For låskasser som krever continental sylinder, f.eks. DIN-standard.

Funksjon
dp CLIQ Solo sylindere kan programmeres med medfølgende programmeringsnøkkel uten bruk av software.

Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Utførelse
Standardutførelse: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Det kan leveres 2 forskjellige svingarmer, som kan plasseres i 8 ulike stillinger.
Leveres med svingarm plassert i klokkeslett 5 som standard.

Oval sylinder med bakkantfeste - Twin CLIQ, kun etterlev.

Anvendelse
Ovale sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra Assa, Abloy, Boda og Ruko.

SEC, S10+ og dp+ sylinder anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.
Disse kan også inngå i FG-godkjent låsenhet.

Funksjon
xx37 sylinder for utside dør
xx47 og xx57 gjennomborret sylinder for innside dør
Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å øke dirksikkerheten.

Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til systemsylindre må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Oval sylinder med front feste - Twin CLIQ, kun etterlev.

Anvendelse
Oval sylinder med frontfeste for innvendige dører hvor
det ikke er krav om spesiell sikkerhet.
Passer til ASSA ABLOY låskasser i 50-, 51- og 53 serie.
Kan også benyttes i 2016 og B522.
SEC, S10+ og dp+ sylinder anbefales benyttet i byggets
ytre skall, og på dører hvor det kreves ekstra sikkerhet.

Funksjon
• Standardsylinderen d12 leveres med 6
toppstifter med doble spisser.
Nøkkelen har 12 hakk.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Rund sylinder med bakkantfeste- Twin CLIQ, kun etterlev.

Anvendelse
Runde sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i
andre låskasser fra Assa, Abloy, Boda og Ruko.

SEC, S10+ og dp+ sylindere anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra
sikkerhet. De kan også inngå i FG-godkjent låsenhet.

Funksjon
xx68 sylinder for utside dør
xx78 gjennomborret sylinder for innside dør

Standardsylinderen d12 leveres med 6 toppstifter med doble spisser. Nøkkelen har 12 hakk.
System 10 sylinderen leveres med 6 toppstifter og 4 sidestifter.
dp sylinderen leveres med 6 toppstifter og 10 sidestifter.
dp CLIQ sylinderen leveres med 6 toppstifter og elektromekanisk blokkering.

SEC, S10+ og dp+ sylinder har i tillegg herdede, borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten. Alle kan inngå i system med andre sylindere.

Sylinderen leveres med sylinderring 5970 som skrues på før montering. Sylinderringen kan ikke skrues av når sylinderen er montert i døren.

Utførelse
Standardutførelser: ms.fkr., ms.fkr.m., ms.m.

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.

Leveres som enkeltsylinder, dobbeltsylinder eller i sylindersett.

Komplett sylindersett, rund sylinder med bakkantfeste

Anvendelse
Runde sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

Anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.
SEC, S10+ og dp+ sylinder kan inngå i FG-godkjent låsenhet.

Utførelse
Standardutførelser: ms fkr, ms fkr m og ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.


Leveres komplett med sylinderringer, skruer og evt. sylinderforlengere (oppgi dørtykkelse)

Enkelsylinder med knappsylinder
1 stk1268 SEC-1168-6768-8768 sylinder utside
1 stk5572M knappsylinder
2 stk5970 sylinderring
4 stk sylinderskruer
4 stk dekkskiver

Komplett sylindersett, rund sylinder med bakkantfeste

Anvendelse
Runde sylindere med bakkantfeste. Brukes til ASSA ABLOY modullås-, Connect og 51-serien. Kan også benyttes i andre låskasser fra ASSA, ABLOY, Boda og Ruko.

Anbefales benyttet i byggets ytre skall, og på dører hvor det kreves ekstra sikkerhet.
SEC, S10+ og dp+ sylinder kan inngå i FG-godkjent låsenhet.

Utførelse
Standardutførelser: ms fkr, ms fkr m og ms m

Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.


Leveres komplett med sylinderringer, skruer og evt. sylinderforlengere (oppgi dørtykkelse)

Oval sylinder med front feste

Anvendelse
Oval sylinder med frontfeste for innvendige dører hvor
det ikke er krav om spesiell sikkerhet.
Passer til ASSA ABLOY låskasser i 50-, 51- og 53 serie.
Kan også benyttes i 2016 og B522.
SEC, S10+ og dp+ sylinder anbefales benyttet i byggets
ytre skall, og på dører hvor det kreves ekstra sikkerhet.

Funksjon
• Standardsylinderen d12 leveres med 6
toppstifter med doble spisser.
Nøkkelen har 12 hakk.

SEC, S10+ og dp+ sylinder har i tillegg herdede,
borhindrende stifter og ulike overstifter og fjærer for å
øke dirksikkerheten.
Alle kan inngå i system med andre sylindere.

Utførelse
Standardutførelser: ms fkr, ms fkr m, ms m
Standardsylinderen leveres med 3 nøkler.
Nøkler til System 10, dp og dp CLIQ må bestilles separat.
Leveres som enkeltsylinder, dobbeltsylinder eller i
sylindersett.

Nøkler for dp CLIQ systemer

Brukernøkler og programmerings-/administrasjonsnøkler for dp CLIQ systemer
