ציר ניתן להסרה
הציר זמין בשבעה אורכים שונים ובשתי גרסאות שונות כדי לאפשר התקנה גמישה
מחזיר דלת ריצפתי DC477
מחזיר דלת ריצפתי בטכנולוגיית ®Cam-Motion תוצרת ASSA ABLOY דגם DC477 לדלת יחידה/כפולה כבדה
מחזיר דלת ריצפתי דגם DC477 עומד בתקן אירופאי EN1154, כוח הפתיחה היורד במהירות של טכנולוגיית ®Cam-Motion מבטיח פתיחת דלתות בפחות מאמץ.
- ניתן לכיוון והתקנה לפי העומס הרצוי ומשקל הדלת בדרגות עומס 2-4
- מתאים לדלת כפולה גדולה אקטיבית (גם דלת מזכוכית) בעלת משקל מקסימלי של 170 ק"ג ורוחב מקסימלי של 1100 מ"מ
- מותאם לדלתות אש ועשן (לא בגרסת Hold Open)
צבעים
נירוסטה סאטן
נירוסטה מלוטש
פליז מלוטש
DC477 with satin stainless steel cover plate, installed on double action door
DC477 with satin stainless steel cover plate, installed on double action door

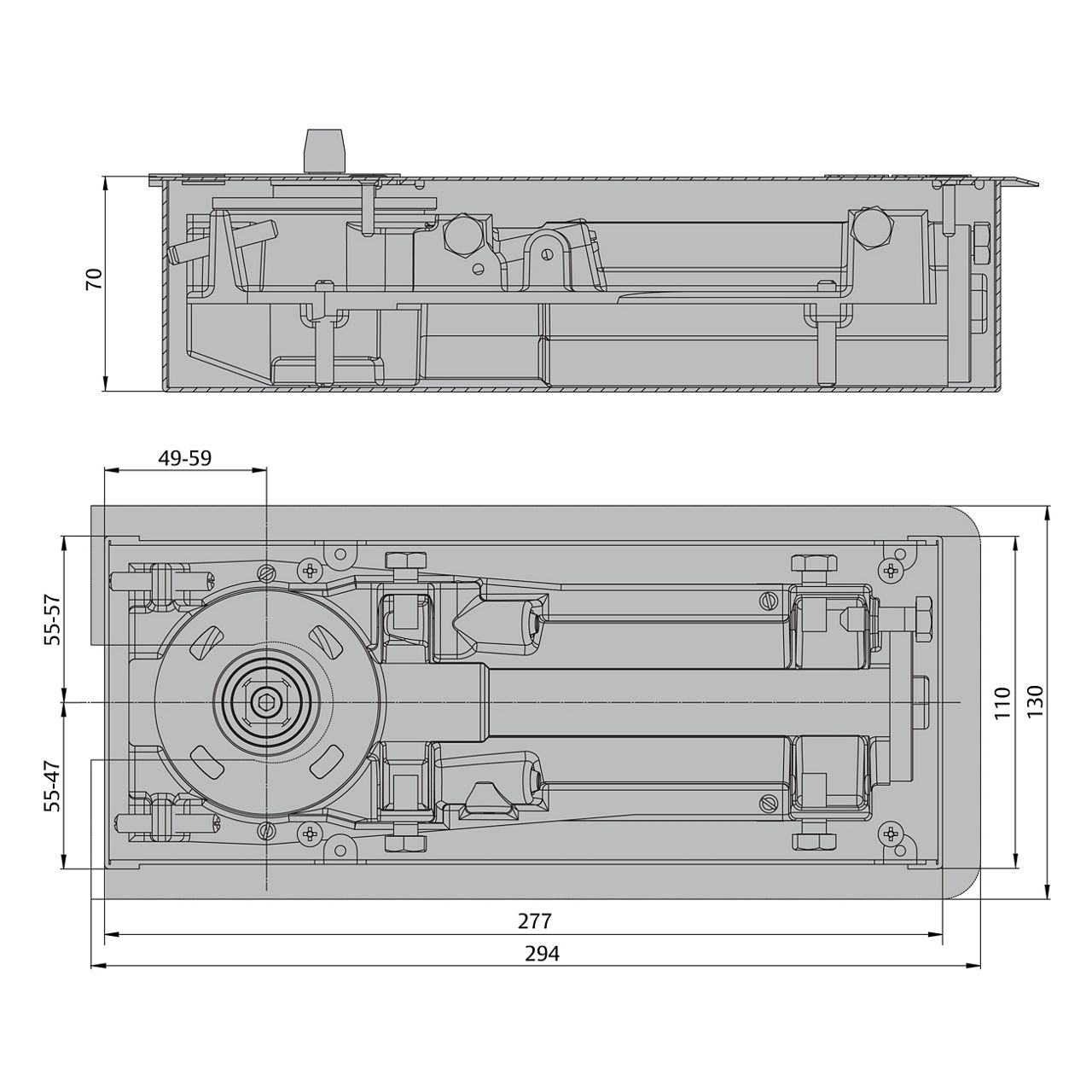

DC477, dimensions in mm

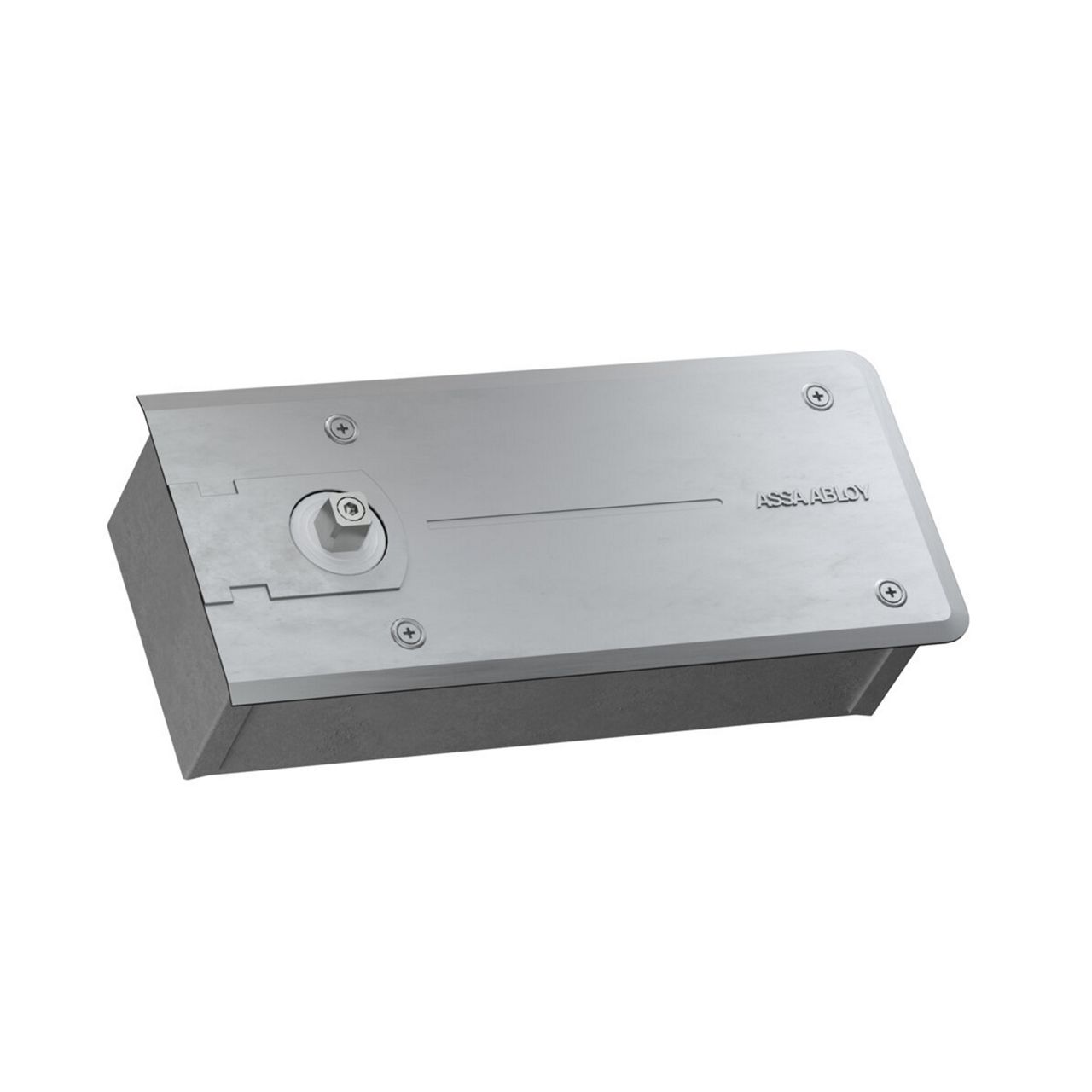

DC477, satin stainless steel

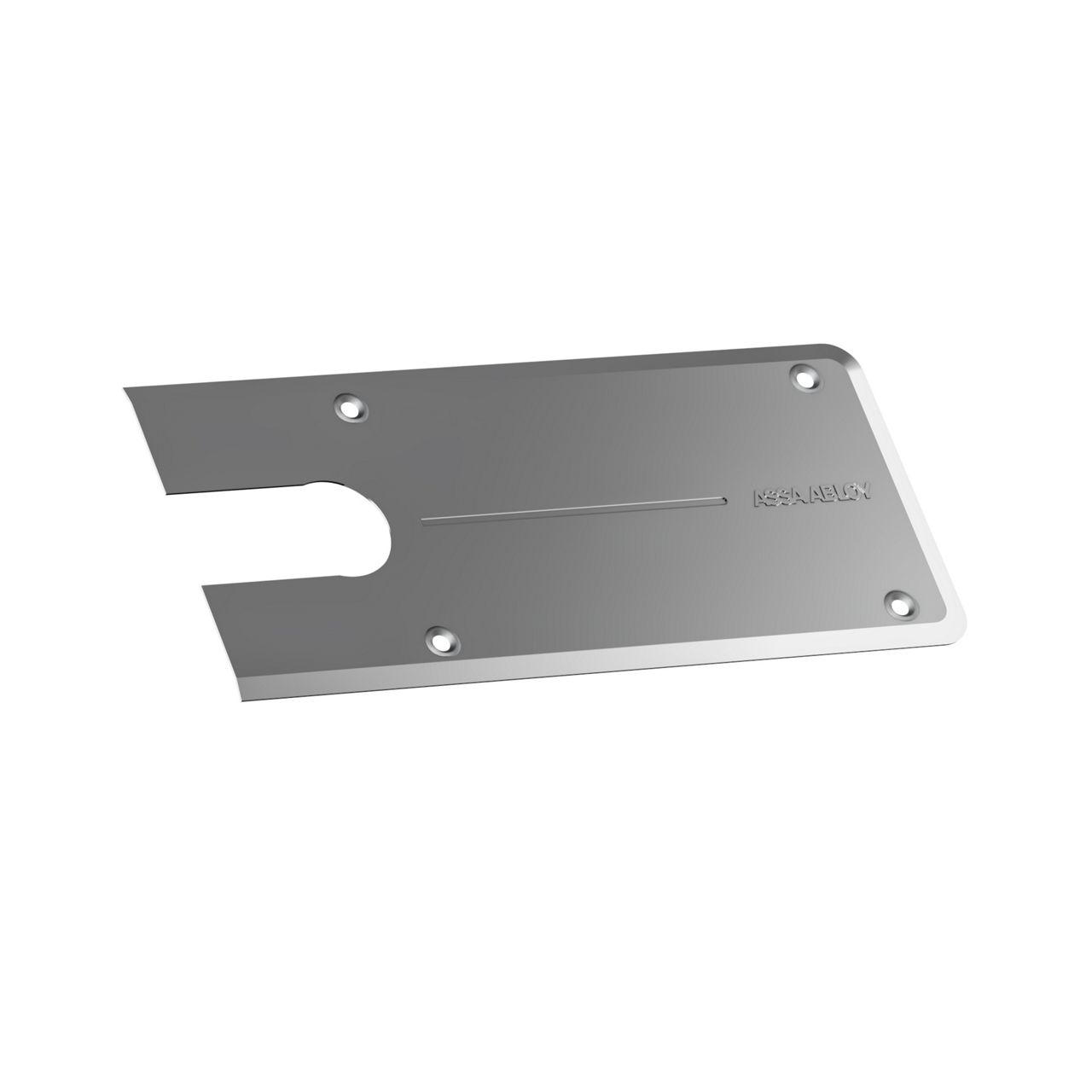

Cover plate CP534, satin stainless steel

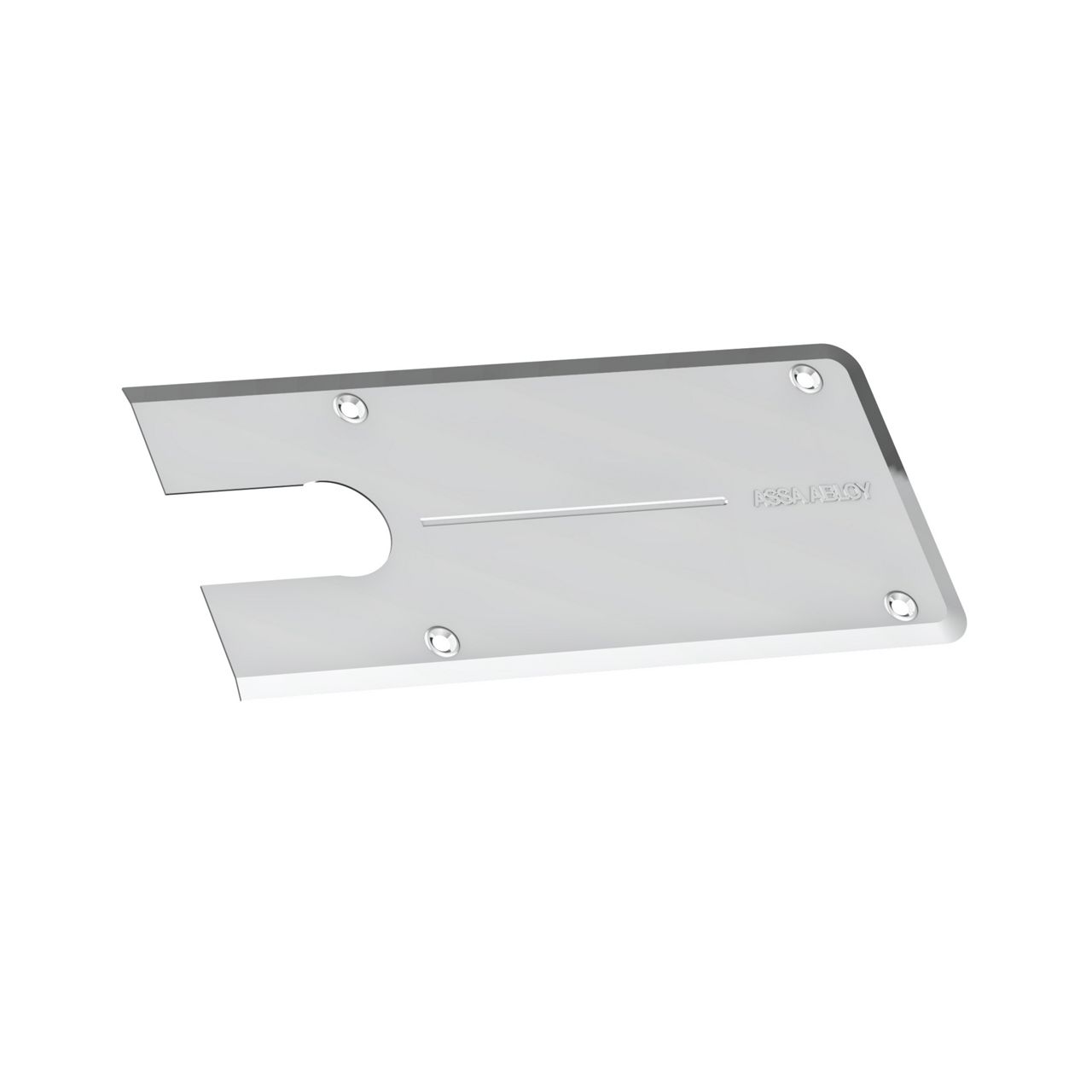

Cover plate CP534, polished stainless steel

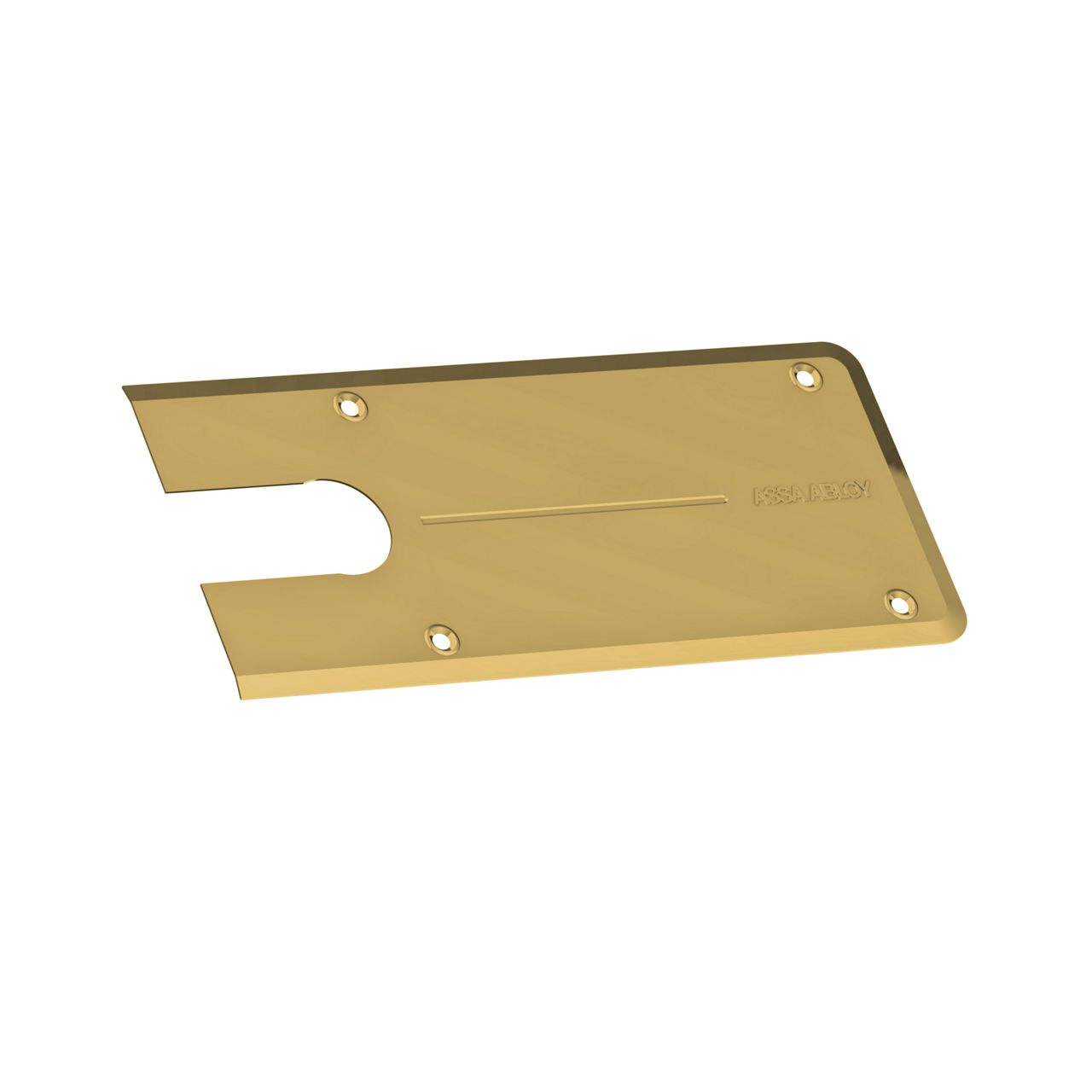

Cover plate CP534, polished brass
התאמות עצמאיות
ניתן להעלות ולהוריד את מהירויות הסגירה והנעילה באופן עצמאי, כך שביצועי הסגירה תואמים את השימוש בדלת
כח סגירה 2-4 רוחב דלת מקסימלי 1100 מ"מ תקן EN1154 כיוון דלת מותאם לדלת ימין/שמאל זווית סגירה 140°-15° זווית טריקה 15°-0° משקל דלת מקסימלי 170 ק"ג גובה 70 מ"מ רוחב 110 מ"מ אורך 277 מ"מ זרוע תחתונה לפתיחה דו כיוונית AC393 זרוע תחתונה חד כיוונית (ימין/שמאל) AC392 ציר עליון AC8 מכסה עליון למחזיר דלת רצפתי CP534 Description Part number Type DC477, EN size 2-4, with hold-open at 105° DC477-------105 Floor spring DC477, EN size 2-4, with hold-open at 90° DC477--------90 Floor spring DC477, EN size 2-4, without hold-open DC477-------NHO Floor spring CP534 cover plate for DC477, polished stainless steel DCCP534----DPSS Cover plate CP534 cover plate for DC477, satin stainless steel DCCP534----DSSS Cover plate CP534 cover plate for DC477, polished brass DCCP534----DPBR Cover plate AC340 detachable Italian spindle, 0 mm, zinc plated MA0340S0 Spindle AC341 detachable Italian spindle, 5 mm, zinc plated MA0341S0 Spindle AC342 detachable Italian spindle, 10 mm, zinc plated MA0342S0 Spindle AC343 detachable Italian spindle, 15 mm, zinc plated MA0343S0 Spindle AC344 detachable Italian spindle, 20 mm, zinc plated MA0344S0 Spindle AC345 detachable Italian spindle, 25 mm, zinc plated MA0345S0 Spindle AC346 detachable Italian spindle, 30 mm, zinc plated MA0346S0 Spindle AC360 detachable German spindle, 0 mm, zinc plated MA0360S0 Spindle AC361 detachable German spindle, 5 mm, zinc plated MA0361S0 Spindle AC362 detachable German spindle, 10 mm, zinc plated MA0362S0 Spindle AC363 detachable German spindle, 15 mm, zinc plated MA0363S0 Spindle AC364 detachable German spindle, 20 mm, zinc plated MA0364S0 Spindle AC365 detachable German spindle, 25 mm, zinc plated MA0365S0 Spindle AC366 detachable German spindle, 30 mm, zinc plated MA0366S0 Spindle AC115 reversible bottom arm, steel, socket for Italian spindle MA0115S0 Accessory AC393 reversible bottom arm, steel, socket for German spindle MA0393S0 Accessory AC8 double action top pivot MA0008S0 Accessory AC375 double action top pivot, full steel, with self-lubricating bushing MA0375S0 Accessory AC118 double action top pivot, with adjustable pivot point MA0118S0 Accessory AC583 right and left bottom arm, steel, 36 mm offset, socket for Italian spindle, ABS cover silver DCAC583---DEV1- Accessory AC583 right and left bottom arm, steel, 36 mm offset, socket for Italian spindle, ABS cover black DCAC583---D9004 Accessory AC392 right and left bottom arm, steel, 36 mm offset, socket for German spindle, ABS cover silver DCAC392---DEV1- Accessory AC392 right and left bottom arm, steel, 36 mm offset, socket for German spindle, ABS cover black DCAC392---D9004 Accessory AC384 right and left top arm, full steel, 36 mm offset, ABS cover silver DCAC384---DEV1- Accessory AC384 right and left top arm, full steel, 36 mm offset, ABS cover black DCAC384---9004 Accessory AC612 sealing compound for floor springs MA0612S0 Accessory Name Value Closing force EN size 2-4 Maximum leaf width 1100 mm Maximum door weight 170 kg Closing speed (C) Variable between 170° and 15° Latch speed (L) Variable between 15° and 0° Overpressure relief valve Yes Hold-open mode 105° / 90° / without hold-open Maximum opening angle ~170° Handing Left- / right-handed or double action Force adjustment Yes Body adjustment within cement box 9 mm vertical | 4 mm side | 10 mm front | 4° angle Hinge distance 55 – 57 mm Corrosion resistance Grade 4 (240 hours) Dimensions (H x D x L) 70 x 110 x 277 mm Certified in compliance with EN 1154 CE classification 3 | 8 | 2-4 | 1 | 1 | 4 CE / UKCA mark Yes Suitable for fire and smoke protection doors Yes Barrier-free according to CEN/TR 15894 Third-party verified EPD ISO 14025, EN 15804
